Profil Teknik Değerler

Çinko ile kaplanarak galvanize edilmiş yapı çelikleri

DIN EN 10147-2000

ERDEMİR  KALİTE NO.STANDART KARŞILIĞIFİZİKSEL ÖZELLİKLERKAPLAMA KALINLIĞI    ( gr/m2 )
Re N/mm2  (kg/mm2)Rm N/mm2  (kg/mm2)A80  (%)Katlanma
YENİÖNCEKİkmç        d:kalınlık
Standart   KaliteDIN EN 10147-91min.min.min.
1322DIN EN 10147S220GD+ZFe E 220 G Z220    (22.4)300    (30.6)201 d100-140
1325DIN EN 10147S250GD+ZFe E 250 G Z250    (25.5)330    (33.6)191 d100-140
1328DIN EN 10147S280GD+ZFe E 280 G Z280    (28.6)360    (36.7)182 d140-225
1332DIN EN 10147S320GD+ZFe E 320 G Z320    (32.6)390    (39.8)173 d225-275
1335DIN EN 10147S350GD+ZFe E 350 G Z350    (35.7)420    (42.8)163 d225-275

Standartlar

  • AISI (American Iron and Steel Institute)
  • TS 498 (Yapı Elemanlarının Boyutlandırılmasında Alınacak Yük Değerleri)
  • TS 648 (Çelik Yapıların Hesap ve Yapım Kurallar)
  • TS 11372 (Soğukta Şekil Verilmiş Profillerle Oluşturulan Çelik Yapıların Hesap Kuralları)
  • ABYYHY (Deprem Yönetmeliği)

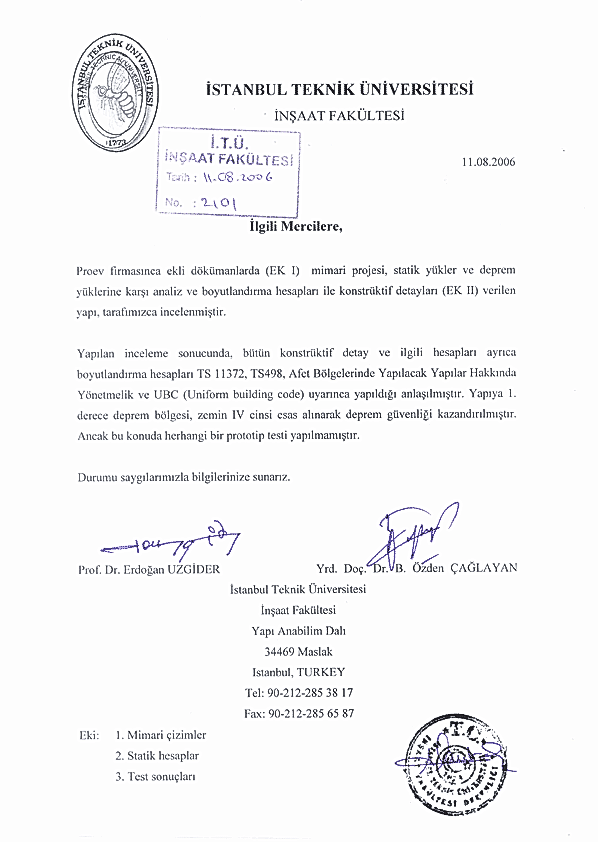

İTÜ (İstanbul Teknik Üniversitesi) Raporu

Yapılan hesapların ve kullandığı malzemelerin yeterliliği konusunda Türkiye nin mühendislik alanında en uzman üniversitesi olan İTÜ ile yaklaşık 1 yıllık bir çalışma yapmış ve sonuçta aşağıda gösterilen raporu almaya hak kazanmıştır.Bu rapor Türkiyede hafif çelik yapılar konusunda yapılan ilk ve tek çalışmadır.

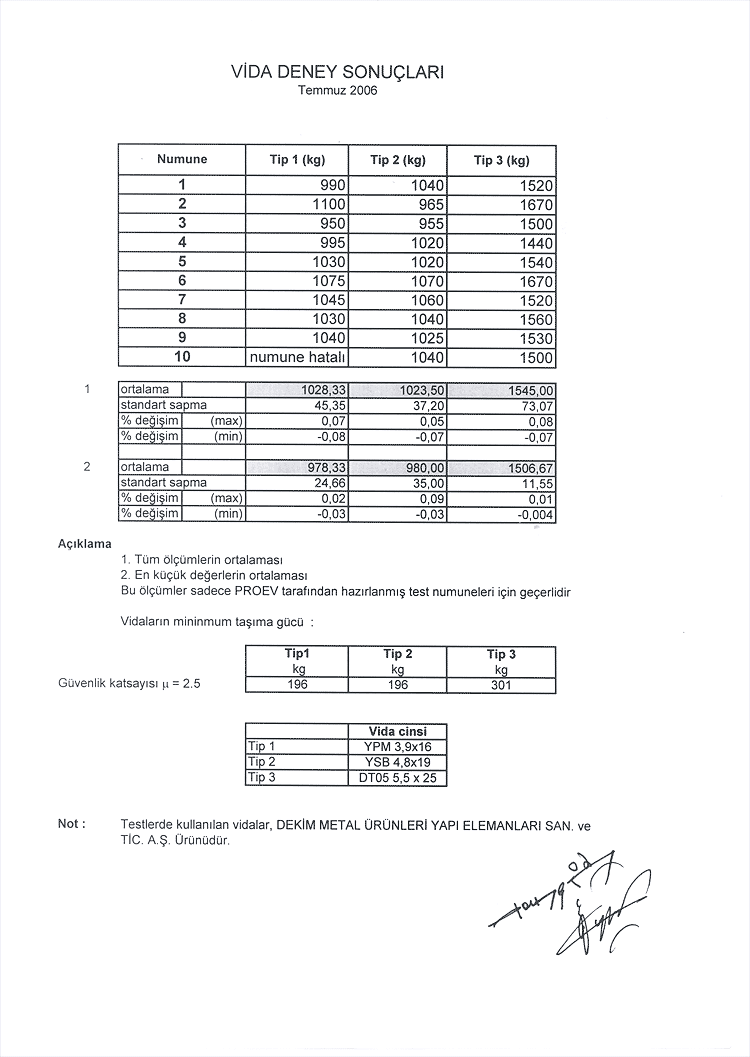

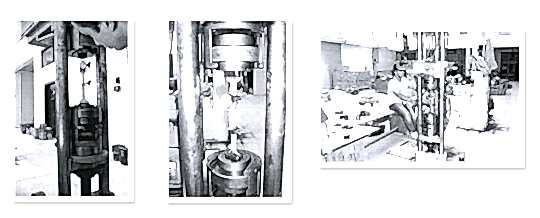

Yapılan çalışma süresince kullanılan çelik,vida,ankraj ve saplama kaliteleri de kontrol edilmiştir.

itu-raporu

Raporları görmek için üzerine tıklayınız.
